Ada dua jenis prosesor iaitu jenis prosesor yang menggunakan soket atau menggunakan slot.
Mungkin sebelumnya anda tidak mempunyai gambaran mengenai perbezaan tersebut namun dengan melihat contoh gambar di bawah anda akan dapat memahaminya serba sedikit.
Socket processors:
Prosesor dengan soket berbentuk bujur sangkar dan dilengkapi dengan heat sink (lempeng pendingin)
Slot processors:
Prosesor dengan slot berbentuk empat segi panjang dengan salah satu sisi dilengkapi dengan heat sink.
memasang processor soket
Untuk memasang prosesor soket :
1. Angkat tuas pengunci untuk membuka agar anda dapat memasukkan prosesor ke dalam motherboard.
2. masukkan prosesor mengikut slot yang tersedia pada motherboard dan mengikut lekuk yang terdapat pada rosesor dan motherboard.
3. Tekan tuas ke bawah untuk mengunci prosesor tersebut.

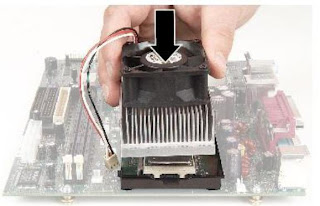

4. Pasanglah kipas tepat di atas prosesor yang telah dipasang.
5. bila sudah dipasang dengan betul kuncikan kipas pada motherboard berdasar kunci kipas itu sendiri kerana setiap kipas prosesor adalah berbeza.
6. Hubungkan kabel kipas pendingin pada heat sink ke dalam soket fan pada motherboard.
b. memasang memory
1. setiap motherboard tersedia 2 slot untuk memory (RAM). pasangkan memory pada salah satu slot tersebut seperti DDRI,DDRII,DDRIII ataupun SDRAM.
2. masukkan ram mengukut lekuk yang ada pada ram dan slot ram motherboard tekan Ram sehingga rapat dan ianya betul-betul masuk pada slot itu.
3. Ulangi langkah ini untuk memasang memory yang lain bila anda memiliki memory lebih dari satu.
c. memasang motherboard ke dalam casing
Pasang motherboard dan sesuaikan antara lubang skru yang terdapat pada motherboard dan casing komputer. Jangan lupa untuk memasang penyangga atau standof di beberapa titik pada motherboard sehingga ada jarak antara casing dengan motherboard untuk mencegah tapak motherboard belaga dengan casing. Lihat contoh gambar di bawah.
d. memasang power supply
1. Kebanyakan casing yang ada di pasaran saat ini telah dilengkapi dengan power supply, jika tidak ada, anda perlu pasang sendiri seperti gambar berikut.
2. Hubungkan kabel power kepada optical drive (CD/DVD).
3. Hubungkan kabel power kepada hard disk drive.
e. Menghubungkan kabel power supply
1. Hubungkan kabel untuk Motherboard dari power supply ke dalam motherboard hingga terkunci. Untuk mencari kabel ini tidaklah sukar karana biasanya kabel ini dalam sebuah soket yang panjang 20 atau 24 pin.
2. Kemudian ada kabel power kedua yang berukuran lebih kecil yang dihubungkan ke dalam motherboard seperti contoh di bawah. Masukkan kabel tersebut hingga terkunci. kabel ini terdapat 4 dan 6 pin.
f. Menghubungkan IDE Hard Disk
Untuk menghubungkan IDE hard disak perhatikan tanda yang terdapat pada kabel dan motherboard.
Pasang ujung yang lain ke dalam Hard Disk Drive anda.
g. Menghubungkan kabel casing ke Motherboard

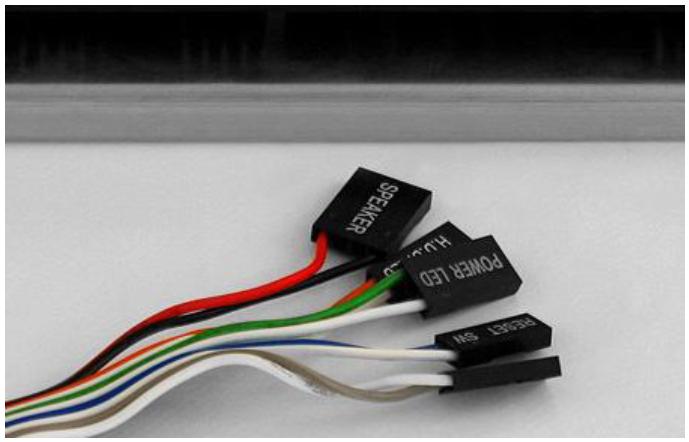

Setelah semua komponen telah dipasang dengan betul ke dalam motherboard maka langkah akhir iaitu menghubungkan kabel casing dengan motherboard. Kabel ini adalah untuk menguhubungkan tombol serta lampu LED pada casing, atau untuk jack headphone dan usb tambahan yang terdapat pada panel depan casing.
•SPK (Speaker) – Untuk speaker kecil pada Casing (bila ada)
•PWR SW (Power switch) – Tombol on/off
•RST SW ( Reset switch) – Tombol Reset system
•PWR LED (Power LED) – Lampu indikator komputer menyala (biasanya hijau)
•SLP LED (Sleep LED) – Indikator system dalam mode suspend (sleep)
•HDD LED (HDD LED) – Indikator aktivitas Hard disk drive (biasanya merah)
Setiap kabel tersebut akan dihubungkan kepada sekumpulan pin yang terdapat dalam motherboard, untuk mengetahui cara memasang pin pada motherboard anda boleh membacanya pada buku panduan motherboard.
setelah selesai pemasang dengan betul, komputer tersebut boleh dihidupkan dan menginstall sistem operasi windows padanya.
